1-1/2” a 12" válvula da liberação do ar do aço de molde com pintura para o encanamento do esgoto

Válvula da liberação do ar do aço de molde com uso da pintura para o esgoto DN 50 ~ DN300 flangeou



Especificações:



O princípio de válvula de ar do esgoto é mesmo que a válvula de ar da combinação, o diferente é que alonga

o corpo. Esta válvula de ar do esgoto é um tipo do exclusive da válvula de ar usado em projetos dos encanamentos do esgoto.

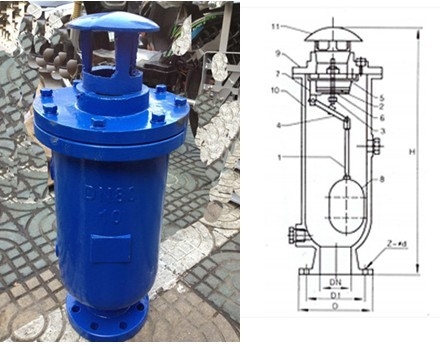

Material da parte
NÃO.	NOME DE PARTE			Material
1	Alavanca B			De aço inoxidável
2	Pistão			Albronze
3	Tomada superior			Albronze + borracha
4	Erga com alavanca A			De aço inoxidável
5	Arruelas de fechamento			BUNA-N
6	Luva do guia			Albronze
7	Quadro			De aço inoxidável
8	Bola de flutuador			De aço inoxidável
9	Capota			Ferro fundido cinzento
10	Corpo			Ferro fundido cinzento
11	Tampão do respiradouro			Ferro fundido cinzento



Especificação técnica

Pressão nominal: 1,0, 1.6MPa

DN: 50~300mm

Meio: Água

Temperatura do trabalho:  ≤80℃

Padrão de projeto: BS5163

Padrão da flange: EN 1092 DAS BS

O OUTRO PADRÃO ESTÁ DISPONÍVEL MEDIANTE SOLICITAÇÃO.





Unidade da dimensão: milímetro
DN	50	80	100	150	200	250
B	162	198
D			280	356	430	500
H1	567	626
H2			760	900	1100	1350
D1			180	240	295	350
φ			17,5	22	22	22
n				8	8	12



Deminsion flangeado do fim: conforme o que ISO7005.2 PN16/PN10



pressão de funcionamento: 1.0MPa/1.6Mpa

teste do selo: 1.1MPa /1.76Mpa

teste de força: 1.5MPa/2.4Mpa





1, corpo/capota: ferro dútile do ferro de molde

2, bola de flutuação: SS304/PTFE

3, respiradouro: aço, bronze 59#

4, anel do selo: EPDM

5, parafuso/porca: A3



Padrão; ANSI DAS BS DO RUÍDO
Pressão de funcionamento: PN10 PN16 PN25
Material: Ferro fundido e ferro dútile



1) Tamanho: 1-1/2” a 12"
2) Classe: PN10, PN16.125LB, 150LB
3) Tipo: Bola de flutuação de NBR, eixo de aço inoxidável de /Brass
4) Material: FERRO FUNDIDO, FERRO DÚTILE

Todos nossos produtos são projetados e fabricados restrita em conformidade com o padrão de API, ANSI,

AWWA, JIS, BS e RUÍDO, etc. A maioria de nossos fabricantes obtiveram ISO 9001, API 6D, TUV e

Certificados do CE para assegurar a estabilidade da qualidade dos produtos. Nós fornecemos EN10204 3.1B. Teste do moinho

Certificado para todos nossos produtos fornecidos.



Descrição:

As válvulas da liberação do ar serão instaladas em seções do encanamento onde os bolsos de ar seriam formados.



As válvulas serão da construção robusta de orifícios dobro com uma válvula isolante integral e

base flangeada para a conexão a uma haste de válvula que conecte a válvula de ar ao encanamento principal.



O furo que conduz à base da flange estará do acordo ao tamanho do encanamento principal e

acumulação prevista de ar.







Vantagens competitivas:

PADRÕES DE PROJETO

•  Cola Epoxy Min. do pó do revestimento 250 mícrons

•  Funcionamento de três maneiras:

- Liberação de grandes volumes de ar durante a suficiência do encanamento.

- Permite nos fluxos de grandes volumes de ar quando a tubulação é esvaziada.

- Liberação do ar sob a pressão

•  Baixa manutenção

•  Barra do máximo 16 da barra do Min. 0,1 da pressão de funcionamento

•  Teste hidráulico executado sob a pressão 1.5xPN



Instale:



OBSERVAÇÕES & APLICAÇÕES

•  Para a água (não água de esgoto) e líquidos neutros.

•  Pressão nominal: PN 16/25 & PN 25/40

•  Temperatura de trabalho: -10˚C a 120˚C
